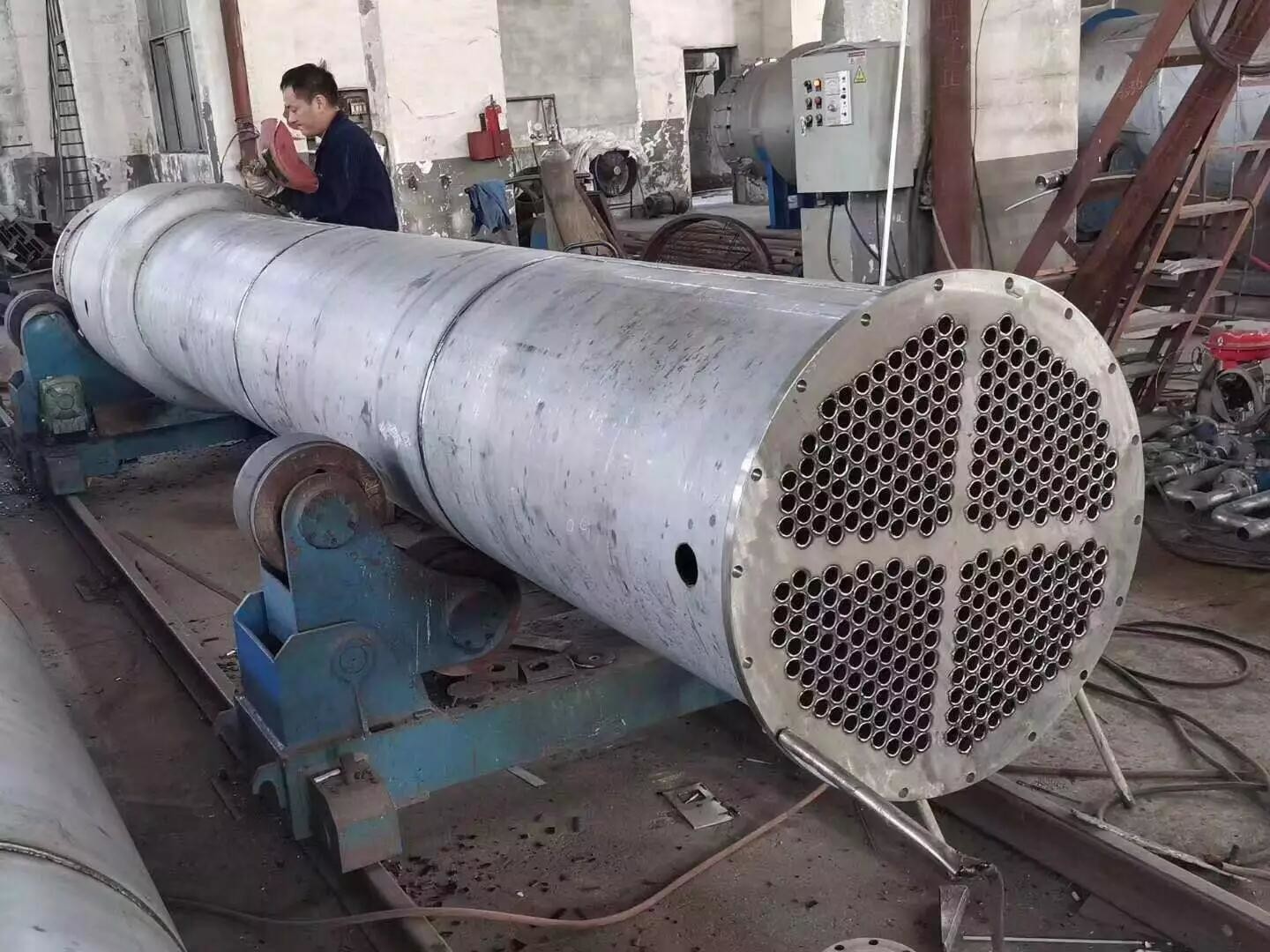

Bobina Shell And Tube Heat Exchanger di titanio per desalificazione dell'acqua di mare

Shell Tube Tubular Heat Exchanger di titanio piena

Specifiche:

Fattori da considerare quando progettano gli scambiatori di calore di titanio:

Gli scambiatori di calore del tubo e di Shell consistono di una serie di tubi. Un insieme di questi tubi contiene il liquido che deve neanche essere riscaldato o raffreddato. Il secondo liquido investe i tubi che stanno riscaldandi o raffreddandi in moda da poterlo fornire il calore o assorbire il calore richiesto. Un insieme dei tubi è chiamato il pacco di tubo e può comporrsi di parecchi tipi di tubi: semplicemente, longitudinalmente alettato, ecc. Shell e scambiatori di calore del tubo sono usati tipicamente per le applicazioni ad alta pressione (con le pressioni maggior di 30 barra e temperature maggiori di 260°C). Ciò è perché le coperture e gli scambiatori di calore del tubo sono robusto dovuto la loro forma.

Ci sono parecchie caratteristiche del progetto termiche che devono essere considerate quando progetta i tubi nelle coperture e negli scambiatori di calore del tubo. Questi includono:

1. Diametro della metropolitana: Facendo uso di piccolo tubo un diametro rende lo scambiatore di calore sia economico che compatto. Tuttavia, per lo scambiatore di calore è più probabile disturbare più veloce e la piccola dimensione rende la pulizia meccanica dell'insudiciamento difficile.

Per prevalere sopra i problemi d'insudiciamento e di pulizia, i più grandi diametri del tubo possono essere usati. Per determinare così il diametro del tubo, lo spazio disponibile, il costo e la natura d'insudiciamento dei liquidi devono essere considerati.

2. Spessore della metropolitana: Lo spessore della parete dei tubi è solitamente risoluto assicurare:

• C'è abbastanza stanza per corrosione
• Quella da vibrazione indotta da flusso ha resistenza
• Forza assiale
• Disponibilità dei pezzi di ricambio
• Forza del cerchio (per resistere alla pressione interna del tubo)
• Resistenza allo schiacciamento (per resistere alla sovrappressione nelle coperture)

3. Lunghezza della metropolitana: gli scambiatori di calore sono solitamente più economici quando hanno un più piccolo diametro delle coperture e una lunghezza lunga del tubo. Quindi, in genere c'è uno scopo per fare lo scambiatore di calore finchè fisicamente possibile mentre non superando le capacità di produzione. Tuttavia, ci sono molte limitazioni per questa, compreso lo spazio disponibile al sito in cui sta andando essere usato e la necessità di assicurarsi che ci siano tubi disponibili di lunghezze che sono due volte la lunghezza richiesta (in moda da potere essere ritirato e sostituire i tubi). Inoltre, deve essere ricordato che i tubi lunghi e sottili sono difficili da eliminare e sostituire.

4. Passo della metropolitana: nel progettare i tubi, è pratico assicurare che il passo del tubo (cioè, la distanza del centro-centro dei tubi adiacenti) non sia di meno di 1,25 volte il diametro esterno dei tubi. Un più grande passo del tubo conduce ad un più grande diametro globale delle coperture che conduce ad uno scambiatore di calore più costoso.

5. Ondulazione della metropolitana: questo tipo di tubi, pricipalmente usato per le camere d'aria, aumenta la turbolenza dei liquidi e l'effetto è molto importante nel trasferimento di calore che dà una prestazione migliore.

6. Disposizione della metropolitana: si riferisce a come i tubi sono posizionati all'interno delle coperture. C'è quattro triangolari triangolari (30°) e rotanti dei tipi principali di disposizioni del tubo, che sono, (60°), quadrato (90°) e quadrato rotante (45°). I modelli triangolari sono impiegati per dare il maggior trasferimento di calore mentre espellono il liquido per entrare in un modo più turbolento intorno alla conduttura. I modelli quadrati sono impiegati dove l'alto insudiciamento è sperimentato e la pulizia è più regolare.

7. Progettazione del deflettore: i deflettori sono utilizzati nelle coperture e negli scambiatori di calore del tubo per dirigere il liquido attraverso il pacco di tubo. Funzionano perpendicolarmente alle coperture e tengono il pacco, impedente i tubi l'incurvatura sopra una lunghezza lunga. Possono anche impedire i tubi vibrare. Il tipo più comune di deflettore è il deflettore segmentale. I deflettori segmentali semicircolari sono orientati a 180 gradi verso i deflettori adiacenti che espellono il liquido per scorrere verso l'alto e verso il basso fra il pacco di tubo. Il gioco del deflettore è di grande preoccupazione termodinamica quando progetta le coperture e gli scambiatori di calore del tubo. I deflettori devono essere spaziati con considerazione per la conversione di perdita e del trasferimento di calore di pressione. Per la termo ottimizzazione economica è suggerito che i deflettori siano spaziati non non più molto attentamente di 20% del diametro interno delle coperture. Fare spaziare i deflettori causa troppo molto attentamente una maggior perdita di pressione a causa del nuovo indirizzo di flusso. Di conseguenza avere i deflettori ha spaziato troppo distanti significa che ci possono essere punti più freschi negli angoli fra i deflettori. È inoltre importante da assicurarsi che i deflettori siano spaziati abbastanza vicino che i tubi non si incurvano. L'altro tipo principale di deflettore è il disco ed il deflettore della ciambella che consiste di due deflettori concentrici, il più ampio deflettore esterno assomiglia ad una ciambella, mentre il deflettore interno è modellato come disco. Questo tipo di forze del deflettore il liquido da passare intorno ad ogni lato del disco poi tramite il deflettore della ciambella che genera un tipo differente di flusso di fluido.

Caratteristiche:

• Sviluppato con tecnologia avanzata.
• Risparmio energetico.
• Alta efficienza.
• Anticorrosivo.
• Tempo di impiego lungo.
• Basso costo.

Applicazione:

Acqua di mare, olio, alimento, acqua distillata, industrie del gas.
