Metropolitana arrotolata di titanio per lo scambiatore di calore ASTM B861
| Luogo di origine | La Cina |
|---|---|
| Marca | Changsheng |
| Certificazione | ISO 9001;2015 |
| Numero di modello | ASTM |
| Quantità di ordine minimo | 50kg |
| Prezzo | 15usd/kg |
| Imballaggi particolari | imballato con cassa di legno dell'esportazione |
| Tempi di consegna | 10-15Days |
| Termini di pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 5000T/MONTH |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Forma | Spesso a forma emisferica o cupolare. | Grado | 45° 90° 180° |
|---|---|---|---|
| Grado | TA1,TA2,TC4,TA10GR1,GR2,GR5,Gr12 | Dimensioni | DN10-DN1000 |
| Pressione operativa | Fino a 3000 psi | Tipo di filo | NPT, BSPT, BSPP |
| Altri sgomitano | 45E (L) 45E 180E (L) 180E | Resistenza meccanica | 40,000-65.000 psi |
| Resistenza alla temperatura | -60 a 540°C | Temperatura operativa | -60°C a 300°C |
| Valutazione della pressione | Classe 150, classe 300, classe 600, classe 900, classe 1500, classe 2500 | Tipo di saldatura a poppa | SCH 5, SCH 10, SCH 40, SCH 80 |
| NPS | 1/2» - 48" | Altri nomi | gomiti o ritorni della Estremità-saldatura |
| Standard di produzione | ASME B16.9 (Stati Uniti), EN 10253 (UE) | ||
| Evidenziare | Metropolitana arrotolata di titanio senza cuciture,Metropolitana di titanio di ASTM B338,Metropolitana arrotolata del titanio degli scambiatori di calore |
||
Descrizione di prodotto

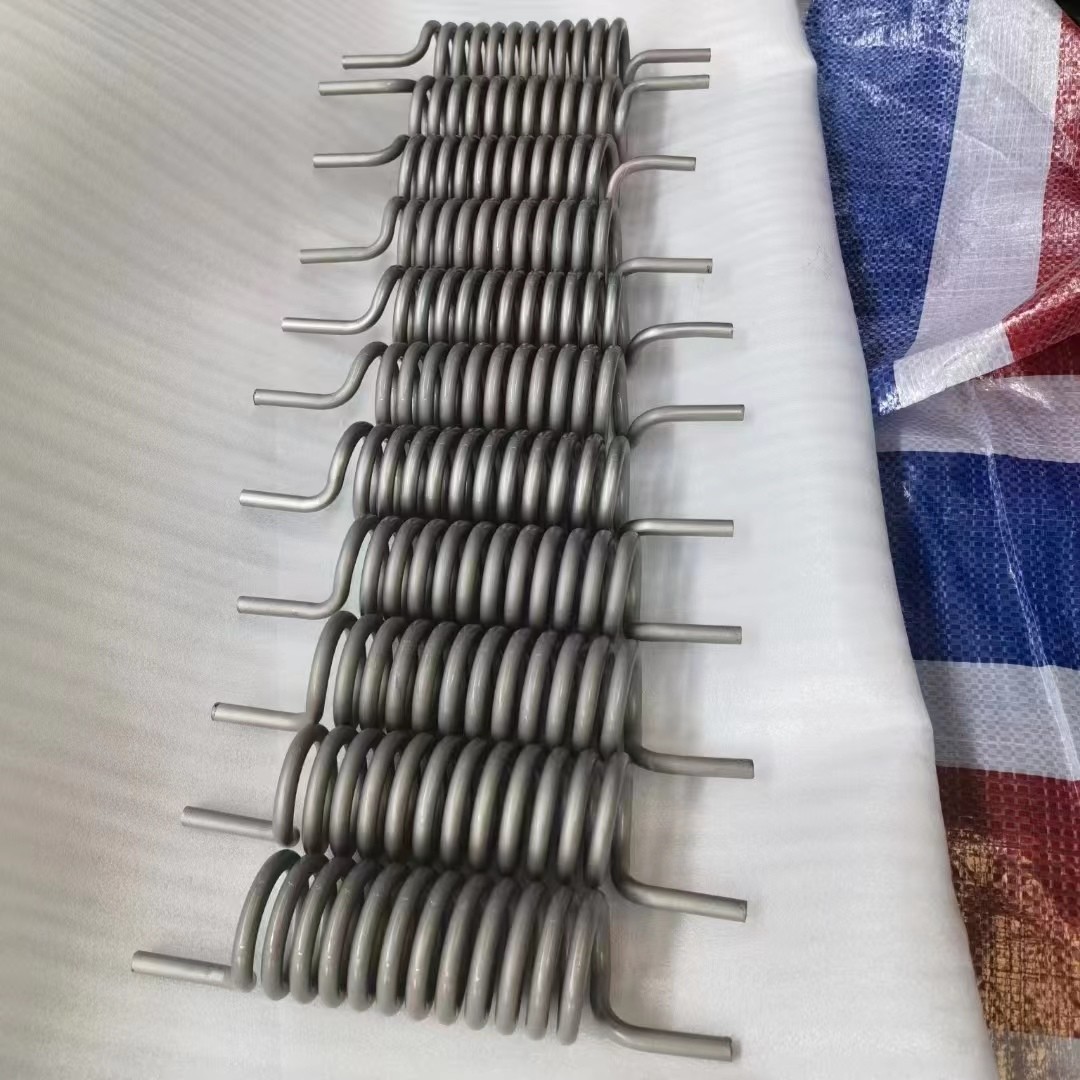

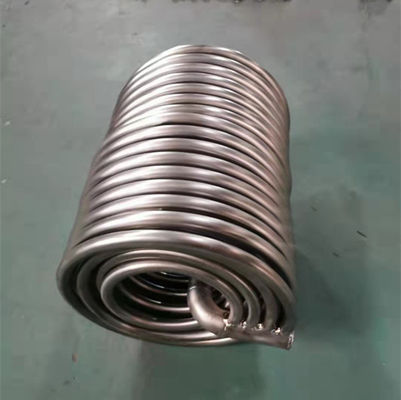

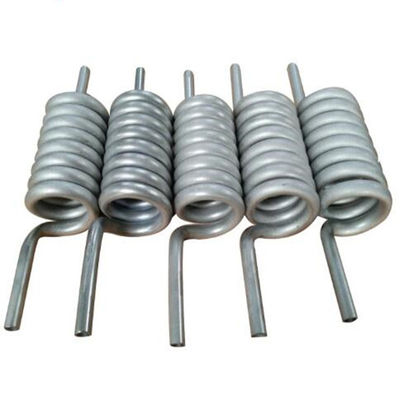

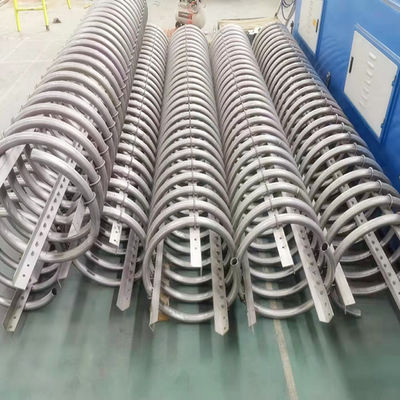

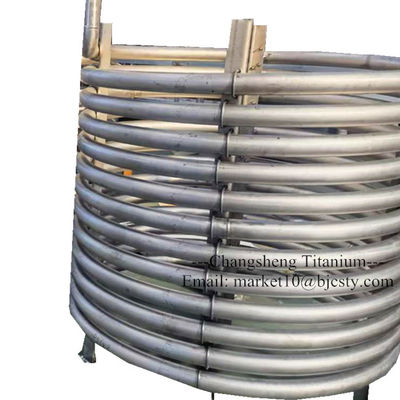

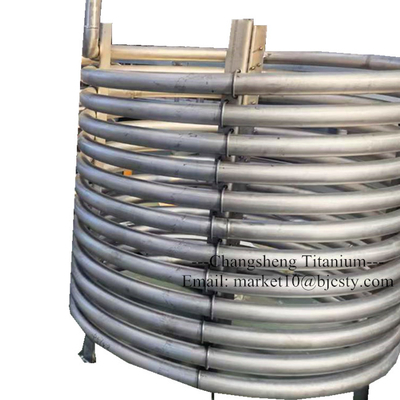

tubo avvolto in titanio per scambiatori di calore (ASTM B861)
tubi avvolti in titanio fabbricati secondo:ASTM B861sono ampiamente utilizzati nei sistemi di scambiatori di calore a causa della loroeccellente resistenza alla corrosione,elevato rapporto resistenza/peso, eprestazioni superiori di trasferimento di calore. formati in bobine continue, questi tubi fornisconosuperficie aumentata, consentendo un'efficienza di scambio termico migliorata.
I tubi a bobina senza cuciture in titanio sono ideali per applicazioni che coinvolgono fluidi corrosivi, acqua di mare, salamoia, cloruri, alte temperature e ambienti industriali esigenti.La loro struttura senza soluzione di continuità garantiscespessore della parete uniforme,resistenza ad alta pressione, elunghezza di vita, rendendoli adatti sia per i processi di riscaldamento che per quelli di raffreddamento.
All'interno di uno scambiatore di calore, il fluido scorre attraverso le bobine di titanio e scambia calore con un altro mezzo, raggiungendo un trasferimento termico efficiente con minimizzazioni delle perdite di energia.
Composizione chimica e proprietà meccaniche
Proprietà meccaniche
| Grado | Resistenza alla trazione (MPa) | Forza di resa (MPa) | Allungamento (%) |
|---|---|---|---|
| Gr1 | 240 | 170 | 24 |
| Gr2 | 345 | 275 | 20 |
| Gr4 | 550 | 483 | 15 |
| Gr5 | 895 | 828 | 10 |
| Gr7 | 400 | 275 | 18 |
| Gr9 | 620 | 483 | 15 |
| Gr12 | 483 | 348 | 18 |
| Gr23 | 793 | 759 | 10 |
Composizione chimica (wt%)
| Grado | Fe max | O max | N max | C max | H max | Pd max | Al | V. | Ni | Mo. |
|---|---|---|---|---|---|---|---|---|---|---|
| Gr1 | 0.20 | 0.18 | 0.03 | 0.08 | 0.015 | ️ | ️ | ️ | ️ | ️ |
| Gr2 | 0.30 | 0.25 | 0.03 | 0.08 | 0.015 | ️ | ️ | ️ | ️ | ️ |
| Gr4 | 0.50 | 0.40 | 0.05 | 0.08 | 0.015 | ️ | ️ | ️ | ️ | ️ |
| Gr5 | 0.40 | 0.20 | 0.05 | 0.08 | 0.015 | ️ | 5.5 ¢6.7 | 3.5 ¢4.5 | ️ | ️ |
| Gr7 | 0.30 | 0.25 | 0.03 | 0.08 | 0.015 | 0.12 ¢ 0.25 | ️ | ️ | ️ | ️ |
| Gr9 | 0.25 | 0.15 | 0.03 | 0.08 | 0.015 | ️ | 2.5 ¢3.5 | 2.0 ¢3.0 | ️ | ️ |
| Gr12 | 0.30 | 0.25 | 0.03 | 0.08 | 0.015 | ️ | ️ | ️ | 0.6 ¢0.9 | 0.2 ¢0.4 |
| Gr23 | 0.25 | 0.03 | 0.03 | 0.08 | 0.0125 | ️ | 5.5 ¢6.5 | 3.5 ¢4.5 | ️ | ️ |
Contenuto di titanio:Bilancio
Applicazioni del tubo avvolto in titanio per scambiatori di calore
I tubi a bobina in titanio sono ampiamente utilizzati in industrie che richiedono resistenza alla corrosione, durata e efficiente trasferimento termico.
Aerospaziale
Sistemi idraulici
Linee di combustibile
Sistemi di scarico
Componenti del carrello di atterraggio
Petrochimica e petrolio/gas
oleodotti e gasdotti
Scambiatori di calore offshore
Riscaldamento/riscaldamento in raffinerie
Trasformazione chimica
Vaso di reazione
Condensatori ed evaporatori
Sistemi di tubazioni per fluidi corrosivi
Industria medica
tubi avvolti di titanio Gr1 per impianti
Componenti protesici
Attrezzature chirurgiche
Industria alimentare e delle bevande
Scambiatori di calore in impianti di trasformazione
Tubi sanitari
Serbatoi di stoccaggio esposti a liquidi acidi
Vantaggi dei tubi avvolti in titanio
Resistenza eccezionale alla corrosione (cloruri, acqua di mare, acidi)
Peso leggero con elevata resistenza meccanica
Resistenza alle alte temperature
Eccellente conduttività termica
Le bobine senza cuciture = meno saldature → maggiore affidabilità
Lunga durata di servizio e costi di manutenzione ridotti
