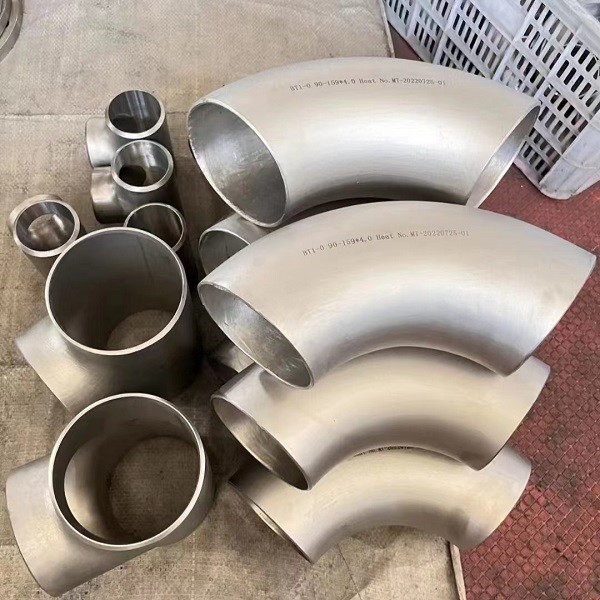

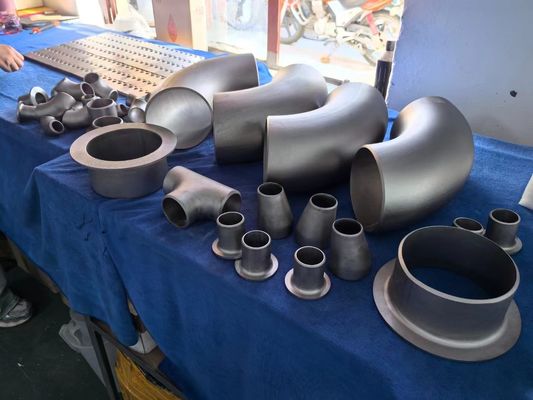

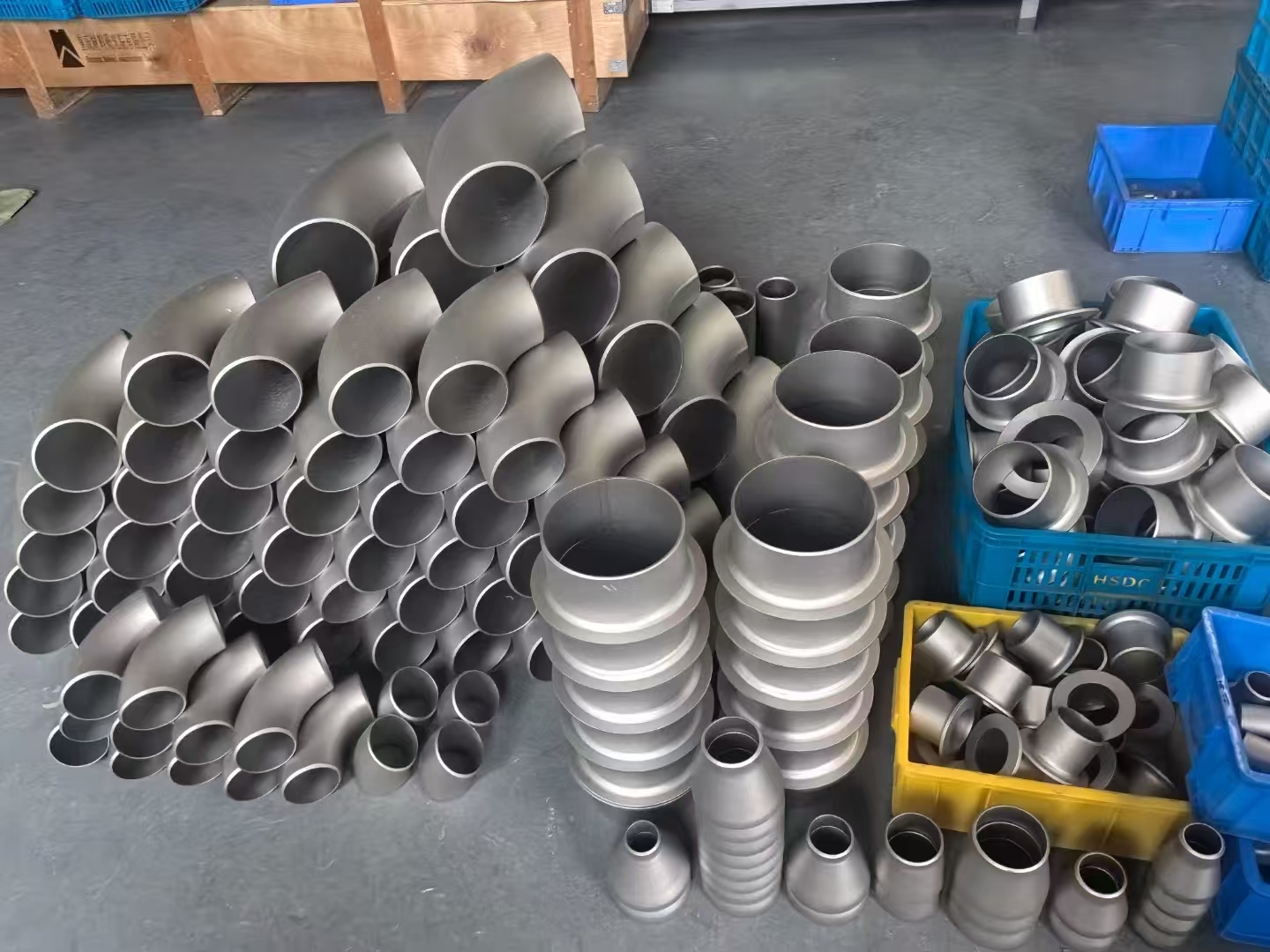

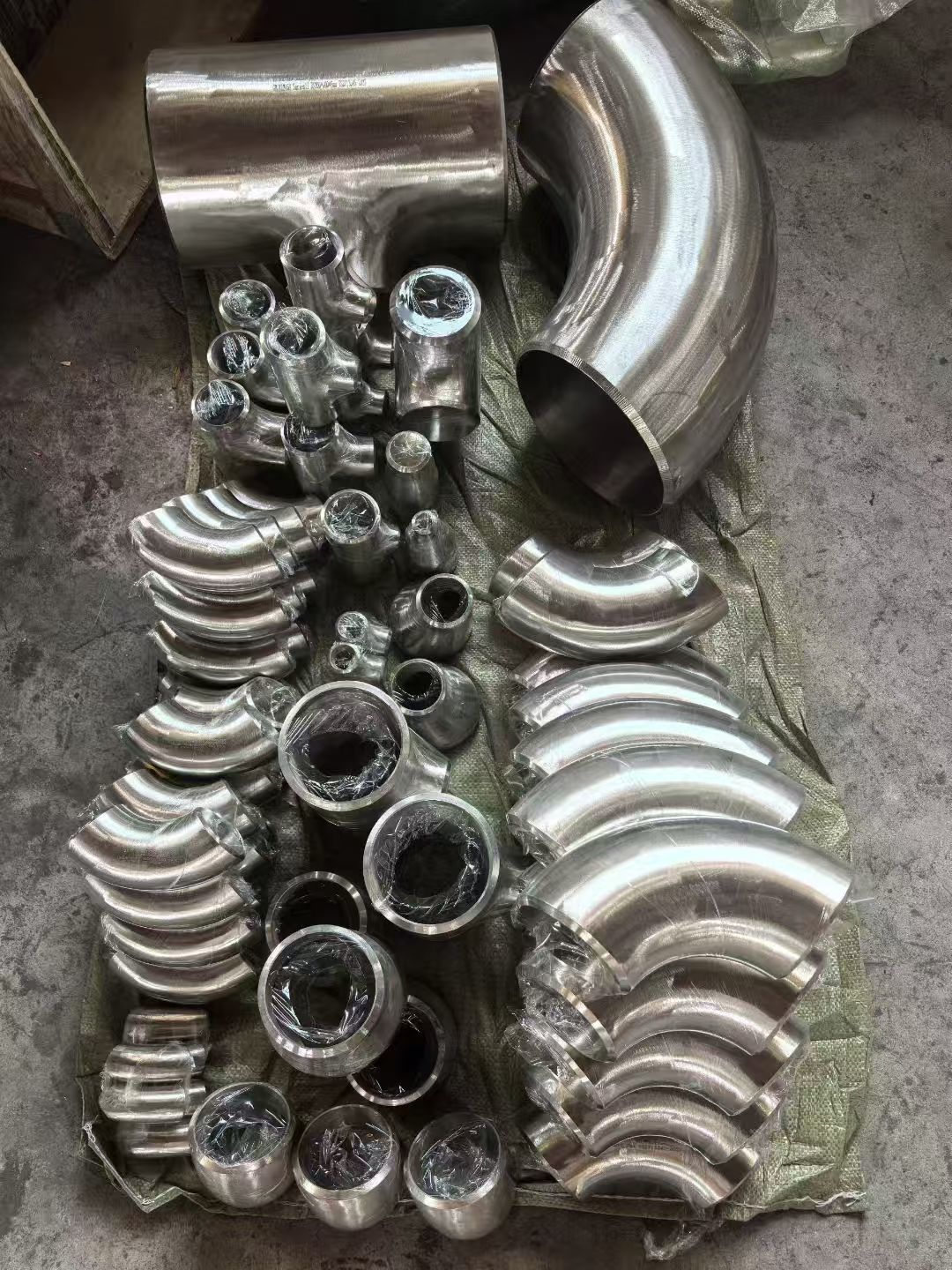

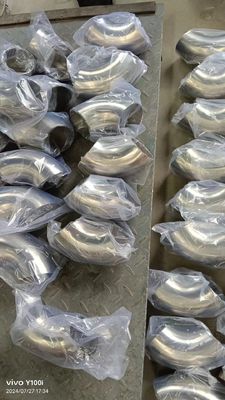

Gomito di titanio LR ASME B16.9 del Ti Gr12 del gomito Gr12
| Luogo di origine | La Cina |
|---|---|
| Marca | Changsheng |
| Certificazione | ISO 9001;2015 |
| Numero di modello | ASME B16.9 |
| Quantità di ordine minimo | 10pc |
| Prezzo | 30usd/PC |
| Imballaggi particolari | imballato con il caso di legno dell'esportazione |
| Tempi di consegna | 10-15days |
| Termini di pagamento | L/C, D/A, D/P, T/T, Western Union, |
| Capacità di alimentazione | 5000T/MONTH |
Dettagli
| Materiali | Titanio | Grado | Grado 12 |
|---|---|---|---|
| NPS | 1/2» - 48" | Spessore della parete | SCH5S-SCH80S |
| Pn | PN 6 e PN 10 | Tecnico | Saldato e senza cuciture |
| Standard | ASME B16.9 | ||
| Evidenziare | Gomito di titanio Gr12,Gomito di titanio della LR,Accessori per tubi senza cuciture del gomito |
||
Descrizione di prodotto
Descrizione
La Curva in titanio Gr12 (ASME B16.9) è un raccordo per tubi utilizzato per cambiare la direzione del flusso in un sistema di tubazioni. A seconda del design, le curve possono reindirizzare il flusso verso l'alto, verso il basso, a sinistra, a destra o ad angoli personalizzati.
La curva a raggio lungo (L/R) ha una dimensione centro-estremità di 1.5D, pari a 1.5 × NPS (Nominal Pipe Size) in pollici. Secondo ASME B16.9, le curve a raggio lungo standard sono tipicamente disponibili nelle configurazioni a 90° e 45°.
Il titanio di grado 12 (Ti-0.3Mo-0.8Ni) offre una resistenza alla corrosione superiore, resistenza e prestazioni ad alta temperatura, rendendo queste curve adatte per applicazioni industriali esigenti.
Proprietà fisiche
| Grado | Resistenza alla trazione (MPa, Min) | Resistenza allo snervamento (MPa, Min) | Allungamento (% Min) |
|---|---|---|---|
| Gr2 | 345 | 275 | 20 |
| Gr5 | 895 | 828 | 10 |
| Gr7 | 400 | 275 | 18 |
| Gr12 | 483 | 348 | 18 |
Composizione chimica
| Grado | Fe (Max) | O (Max) | N (Max) | C (Max) | H (Max) | Pd (Max) | Al (Max) | V (Max) | Ni (Max) | Mo (Max) | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gr2 | 0.3 | 0.25 | 0.03 | 0.08 | 0.015 | — | — | — | — | — | Bilanciato |
| Gr5 | 0.4 | 0.2 | 0.05 | 0.08 | 0.015 | — | 5.5–6.7 | 3.5–4.5 | — | — | Bilanciato |
| Gr7 | 0.3 | 0.25 | 0.03 | 0.08 | 0.015 | 0.12–0.25 | — | — | — | — | Bilanciato |
| Gr12 | 0.3 | 0.25 | 0.03 | 0.08 | 0.015 | — | 0.6–0.9 | 0.2–0.4 | — | — | Bilanciato |
Caratteristiche e vantaggi
Eccellente resistenza alla corrosione, specialmente in ambienti acidi e marini
Elevato rapporto resistenza-peso rispetto ai raccordi in acciaio tradizionali
Eccezionale resistenza all'ossidazione e alla corrosione interstiziale
Superiore saldabilità e formabilità
Lunga durata anche in condizioni di alta temperatura e pressione
Applicazioni
Industria aerospaziale e automobilistica – sistemi di tubazioni e scarico ad alte prestazioni
Ingegneria navale e offshore – tubazioni per acqua salata, sistemi di desalinizzazione dell'acqua di mare
Impianti di trattamento chimico – collegamenti di tubi resistenti alla corrosione
Generazione di energia – scambiatori di calore, condensatori e tubazioni per turbine
Industria petrolifera e del gas – condotte e raccordi ad alta pressione
